ダンパー

電動ダンパー

MRD

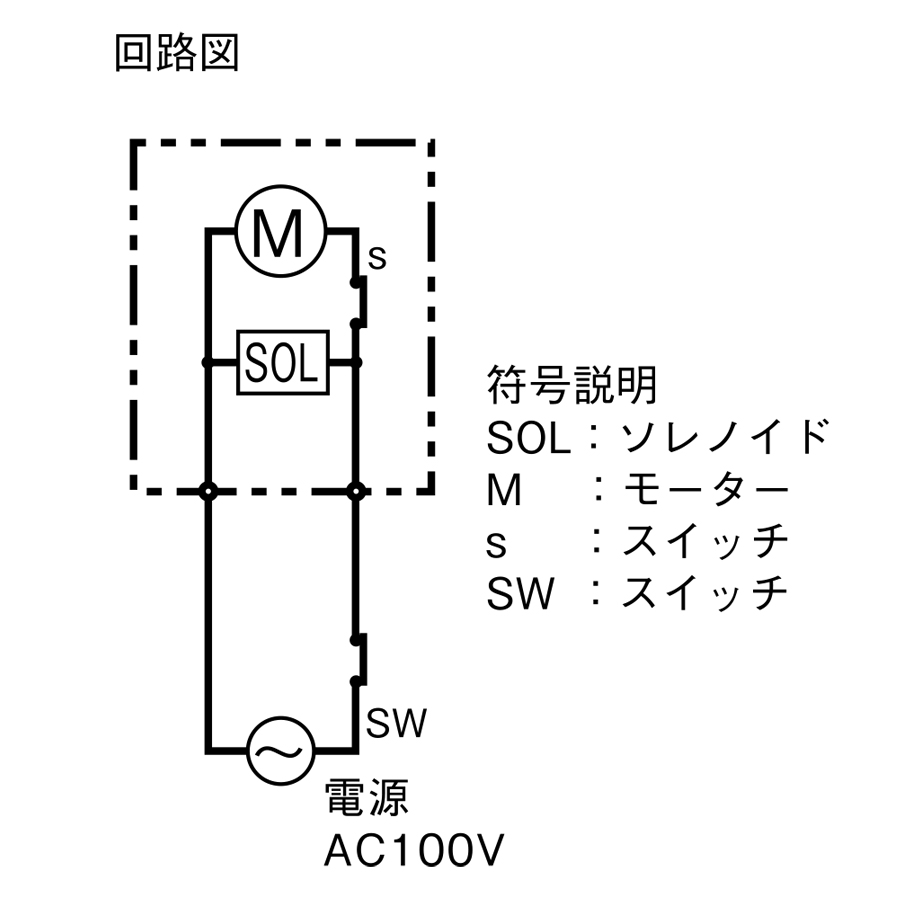

鋼板製モーターダンパー  開閉式  フューズ無し  2線式
■特徴
・給排気や換気用としてファン類との連動が可能で、2線式ですので配線作業が容易でインテリジェントビルやマンション等に適しています。

■使用条件
・使用静圧:600Pa(60mmH20)MAX
・ダクト内風速:8m/s MAX
・周囲温度:-10〜40℃(但し結露・結氷・着露しないこと)
・ダクト内温度:-10〜50℃(但し結露・結氷・着露しないこと)
・動作作業:Φ100〜Φ150 開放:5秒 閉鎖:瞬時
     Φ175〜Φ300 開放:10秒 閉鎖:瞬時
製品仕様
  • 材質
  • ・外板: 溶融亜鉛メッキ鋼板 1.6t
    ・羽根: 溶融亜鉛メッキ鋼板 0.8t(2枚)
    ・シャフト: 磨き棒銅 電気亜鉛メッキ
     HEX7(Φ100〜Φ150)
     HEX8(Φ175〜Φ300)
    ・ブッシュ: 黄銅製Φ12.0
    ・パッキン: EPDMゴム
    ・モーター: 電圧AC100V
     消費電力3W
     (モーター作動時5W)
  • 【PDFカタログ】
    MRD
  • 【DXF図面】
    MRD
  • 【DWG図面】
    MRD
  • 【PDF図面】
    MRD
  • 【取扱説明書】
    MRD
Model 標準価格
MRD100 ¥ 17,800
MRD125 ¥ 22,500
MRD150 ¥ 22,500
MRD175 ¥ 29,000
MRD200 ¥ 29,000
MRD225 ¥ 53,300
MRD250 ¥ 53,300
MRD275 ¥ 79,700
MRD300 ¥ 79,700
西邦工業株式会社
