製品説明

【マークについて】

	新製品	●新製品として加わった製品を表しています。
	BL認定品	●一般財団法人ベターリビングの「優良住宅部品認定」を取得した製品です。
	特定防火設備適合品	●西邦工業の防火ダンバー付き製品及び防火ダンパーは建築基準法の定める技術的基準に適合するものとして各種の証明を得ています。(適合フューズ:72℃、120℃)
	後面フューズ交換	●防火ダンパー付の製品です。フューズ交換が必要ですので、取付場所の位置によりメンテナンスが可能な方(前・後)をお選び下さい。
	前面フューズ交換
	低圧損	●低圧損タイプの製品です。
	一部サイズ	●低圧損タイプの製品です。 ●Dimensionsの表の右側に「○」マーク表示の有るサイズは低圧損タイプの製品です。
	普及品	●施工をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとに選びやすくなっています。
	汚れ防止対応	●施行をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとにお選びやすくなっています。
	汚れ防止対応	●施工をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとに選びやすくなっています。
	軒天汚れ防止対応	●施行をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとにお選びやすくなっています。
	汚れ防止対応	●施工をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとに選びやすくなっています。
	側壁汚れ防止対応	●施行をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとにお選びやすくなっています。
	大口径	●施工をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとに選びやすくなっています。
	ドレン対応	●施行をする地域、場所、用途によりそれに適した製品をそれぞれの特徴をもとにお選びやすくなっています。
	仕切り付	●2管路製品で、内部に仕切りが入った製品を示します。
	規格外製品可能	●カタログに掲載されている以外の製品も製作いたします。
	ステンレス製品製作可能	●カタログに掲載されている以外の製品も製作いたします。
	フェイス着脱式	●フェイスの着脱が可能です。
	在庫品	●製品または部品在庫のある製品です。 ●Dimensionsの表の右側にマーク表示の有るサイズは在庫品「あり」となります。 ●部品在庫は組立にお時間を頂く場合があります。数量によっては納期がかかる場合があります。

【製品保証について】

保証内容

(1)『正常な使用状態』で、保証期間内に故障した場合に、製品の保証をいたします。『正常な使用状態』とは、使用上の誤りが無いことを意味します。
(2)保証の方法は製品の交換を原則とします。

免責事項

(1)使用上の誤り及び不当な修理や改造による故障及び損傷。
(2)ユーザーが適切な使用、維持管理を行わなかったことに起因する不具合。
(3)メーカーが定める施工説明書等に基づかない施工、専門業者以外による移動・分解などに起因する不具合。
(4)建築躯体の変形など住宅部品本体以外の不具合に起因する当該住宅部品の不具合、塗装の色あせ等の経年変化または使用に伴う摩耗等により生じる外観上の現象。(錆、塗装の剥離)
(5)海岸付近、温泉地などの地域における腐食性の空気環境に起因する不具合。
(6)ねずみ、昆虫等の動物の行為に起因する不具合。
(7)火災・爆発等事故、落雷・地震・噴火・洪水・津波等天変池異または戦争・暴動等破壊行為による不具合。
(8)消耗部品の消耗に起因する不具合。
(9)指定規格以外の電気を使用したことに起因する不具合。
(10)先様仕様の承諾を超える使用に起因するもの及び支給品又はこれに起因するもの。

BL保険制度の概要と注意事項について

優良住宅部品(BL部品)は、品質、性能、アフターサービス等に優れた住宅部品です。人々の住生活水準の向上と消費者の保護を推進することを目的として認定し、その普及を図っています。認定を受けた住宅部品には、「BLマーク証紙」の貼付等により優良住宅部品(BL部品)である旨を表示することとなっており、表示された部品には、瑕疵保証と損害賠償の両面からのBL保険がついています。
優良住宅部品は、設置する場所(適用範囲)を設定して認定基準等を規定しています。そのため、優良住宅部品を適用範囲外で使用される場合は、優良な部品としての性能等が発揮できないことがあるとともに、優良住宅部品認定制度に基づく優良住宅部品とはなりませんので、ご注意下さい。

【防火ダンパーの各種証明書について】

SEIHOの防火ダンパー付き製品及び防火ダンパーは建築基準法の定める記述的基準に適合するものとして各種の証明を得ています。

・建築基準法の防火設備および特定防火設備につきましては関連法令(カタログ内349〜353ページ)をご参照ください。
・住宅の品質確保の促進等に関する法律につきましては関連法令(カタログ内354ページ)をご参照ください。
・防火ダンパーの各種証明所につきましては関連法令(カタログ内354ページ)をご参照ください。

【室内換気用のフィルターについて】

エアフィルター

SEIHOのエアフィルターは不織布技術と接着剤技術を駆使して開発された空調用粗塵フィルターです。素塵フィルターとして、耐久性がよく、大変取り扱い易いフィルター濾材です。
・水洗い、エアーブロー等により、簡単に再生ができて、再使用ができるので、経済的です。水洗いは2〜3回を目安にしてください。
・優れた難燃性があります。JIS L-1091(繊維製品の燃焼性試験法)の難燃テストで区分3に適合します。
・材質:ポリエステル/平均捕集効率:73%/厚さ:10mm
性能値は全て風速2.5m/sでの代表値。平均捕集効率は、粉塵負荷試験における終圧までの捕集効率(重量法)の平均。

花粉フィルター

花粉フィルターは人工酵素を繊維に化学結合させた抗アレルゲン不織布です。
以下の3つの機能を持っています。
・外気に含まれる粉塵粒子を捕まえます。・捕まえたアレルゲン物質を分解します。・フィルターに付着する細菌の増殖を抑えます。2ヶ月を目安に洗浄を行なってください。洗剤は蛍光増白剤の入っていない洗剤をご使用ください。
漂白剤は使用しないでください。乾燥は陰干しを行なってください。本製品の抗アレルゲン効果は2年間ですが、フィルター機能が低下しますので6ヶ月を目安に交換してください。
・材質:レーヨン80%・ポリエステル10%・ポリエチレン10%/平均初期捕集効率:67.6%/厚さ:10mm

フィルターの性能について

フィルター付製品でも外気等環境によっては換気口周囲の壁が汚れる場合があります。製品のお手入れとあわせて換気口周囲の壁等も一緒に清掃してください。フィルターの装着されていない換気口に新たにフィルターを設置したり。捕集効率の高いフィルターに交換すると換気性能が低下する場合がありますので、ご注意ください。(ドアの開閉が重くなるなど不具合が発生することがあります)。交換フィルターのご注文は、製品付属の専用申込書またはホームページ内フィルター注文ページにて承ります。※純正品以外のフィルターはご使用にならないでください。性能低下や故障の原因になる場合があります。外気と内気の温度差と湿度によって、製品に結露が発生することがあります(結露は、冬以外にも高温多湿の夏場などに発生することがあります)。結露が発生した場合は、製品および製品周囲の壁等を清掃してください。結露した水が汚れていると染みなど汚れの原因になります。

【特殊加工品について】

偏芯加工:製品のダクト接続口を限度内で上下左右に偏芯加工いたします。
異口径制作:標準のダクト接続口を異口径に変更して制作いたします。
受注生産品:お客様の設計意図に応じた特注品に対応いたします。ご希望の場合はご相談下さい。(納期と費用が通常よりかかります。)

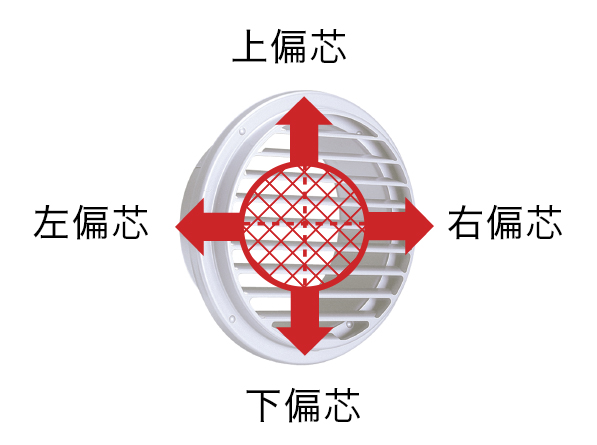

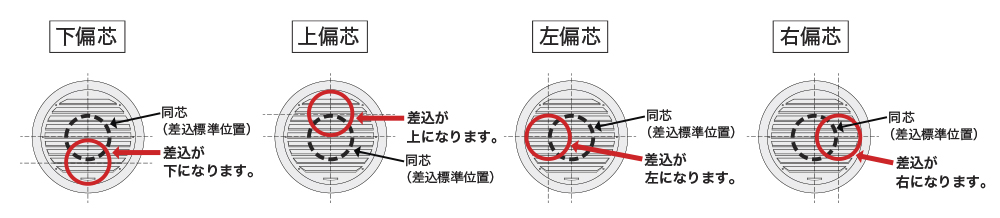

■偏芯イメージ図《全て、製品の正面から見て偏芯を指定してください。》

【粉体塗装について】

SEIHOのステンレス製品はポリエステル樹脂系粉体焼付塗装を採用しています。(一部製品には例外がります。)

粉体塗装の特徴

・地球環境とあらゆる生態系に優しい塗装方法です。
・VOC(揮発性有機化合物)の放出がありません。
・塗装工程において、トルエン、キシレン等の有機溶剤を全く使用しないため、工場からの有機物質の放出がありません。
・完成した塗膜から、シックハウス症候群の原因とされるホルムアルデヒドの有害物質の放散がありません。
・ROHS指令に対応しています。(鉛、カドミウム、六価クロム等を含みません。)

耐塩害仕様について

標準使用に加えオプションで再度粉体塗装を施し、クリアー或は指定色を塗布することで更に耐性を高めることができます。
アルミ製・ステンレス製外壁用部材の耐重塩害仕様のご指定について、塩害、重塩害エリアでのご使用の場合は耐重塩害仕様としてご指定ください。
地域区分:飛来塩分量が銅の腐食に影響を与えられると考えらる地域
日本海沿岸部:海岸線から5km〜20km以内
太平洋沿岸部:海岸線から2km以内
瀬戸内海沿岸部:海岸線から1km以内
沖縄:全地域

耐塩害仕様

アルミ製品	標準色: 粉体シルバー塗装を2度塗り後、クリアー塗装を施します(色がシルバーになります)。 指定色: 粉体塗装を2度塗り後、指定色塗装を施します。
ステンレス製品	標準色: 粉体シルバー塗装を2度塗り後、クリアー塗装を 施します。 指定色: 粉体塗装を2度塗り後、指定色塗装を施します。

費用:カタログに記載されている指定色加算の3倍になります。
納期:商品にもよりますが約2~3週間を見てください。
※当社では耐塩害も耐重塩害も同じ仕様で対応しております。

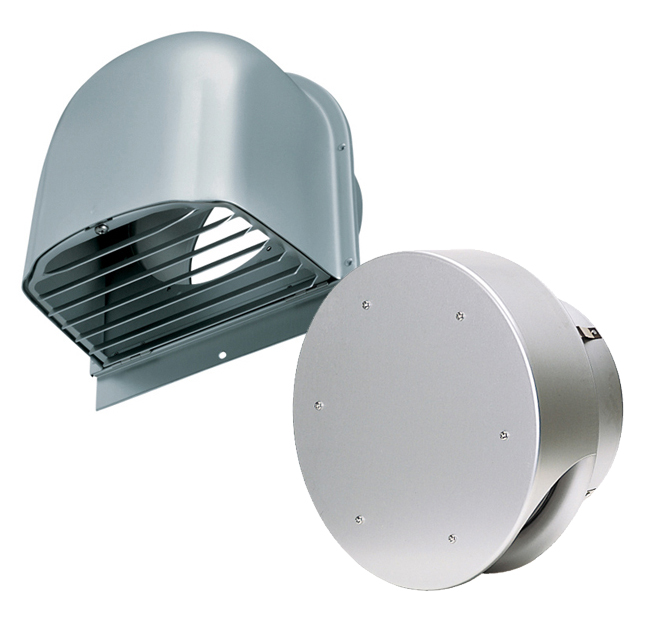

【アルミニウム製品について】

SEIHOのアルミニウム製品は、工業用純アルミニウム系材料(A-1100-0材、A-1100-H24材)を使用しています。アルカリ脱脂法による科学的な前処理を施した後、無色透明な酸化皮膜を表面に形成させるアルマイト処理(陽極酸化被膜)により、耐食性、耐摩耗性を向上させています。ただし、対塩害仕様ではありません。塩害等により白さびが発生することがあります。

【硬質塩化ビニールの種類と製品適合性について】

SEIHO製品は、スパイラル管を基準に設計されています。硬質塩化ビニールパイプには、一部適合しないサイズもありますので、下記一覧表の内径寸法をご参考の上、ご使用ください。なお、当社では接続調整のための高バネを準備しています。

【単管】

VP管(日本工業規格 一般管) 呼び径 内径 X 外径 VP50 51 X 60 VP65 67 X 76 VP75 77 X 89 VP100 100 X 114 VP125 125 X 140 VP150 146 X 165 VP200 194 X 216 VP250 240 X 267 VP300 286 X 318

VU管(日本工業規格 薄肉管) 呼び径 内径 X 外径 VU50 56 X 60 VU65 71 X 76 VU75 83 X 89 VU100 107 X 114 VU125 131 X 140 VU150 154 X 165 VU200 202 X 216 VU250 250 X 267 VU300 298 X 318 VU350 348 X 370 VU400 395 X 420

SU管(内径基準 薄肉管) 呼び径 内径 X 外径 SU50 50 X 54 SU63 63 X 68 SU75 75 X 80 SU100 100 X 106 SU125 125 X 134 SU150 157 X 165 SU200 206 X 216

【LP管(規格外 薄肉管)】

呼び径	内径 X 外径
LP125	125 X 130
LP150	150 X 156
LP180	180 X 186

【2管路管】

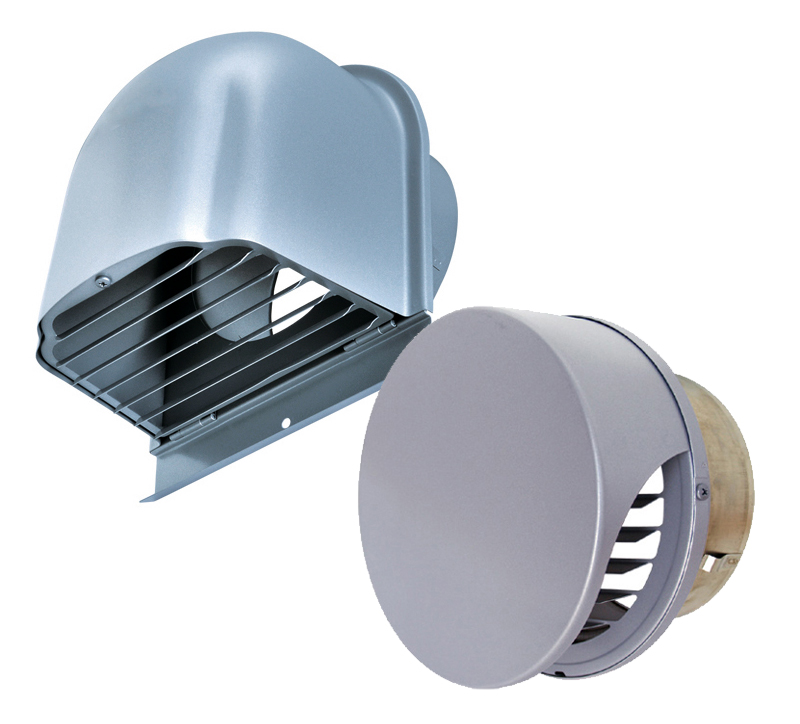

【ステンレス製品について】

SEIHOのステンレス製品は、耐食・衝撃に強いSUS304を使用しています。SUS304は18-8系ステンレスに属し、18%のクロムと8%のニッケルで組成され耐食性に優れた材質とされています。

更に、ほとんどのステンレス製品に、耐食性・耐候性に優れたポリエステル系粉体焼付塗装を施していますので、防錆に優れています。

手入れについて

表面の汚れは柔らかい布で拭きとります。それでも取れない場合は、水溶性の中性洗剤を使用してください。
注:金属製のブラシや研磨剤入洗剤を使用すると、表面にキズがつく恐れがあります。シンナーや酸性、アルカリ性の洗剤を使用しないでください。錆落とし用の薬剤も使用しないで下さい。

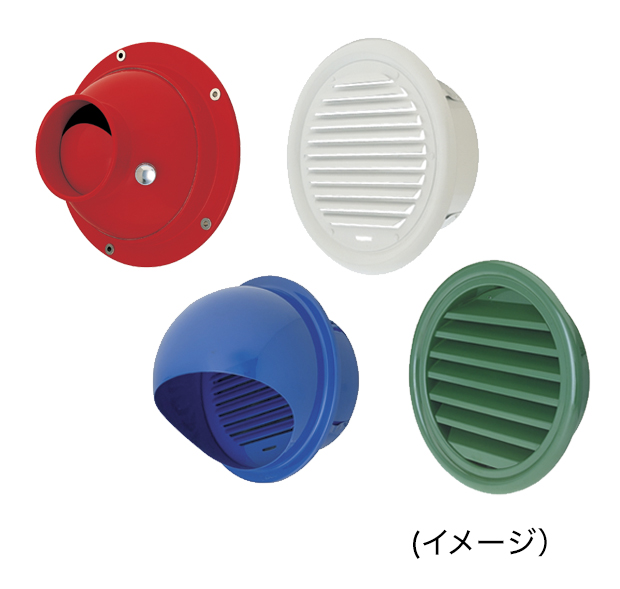

【指定色塗装製品について】

SEIHO製品はアルミニウム、ステンレスを問わず、取付場所の外観を考慮した色での塗装ができます。
ご注文の際は(社)日本塗料工業会の塗料用標準色の色番号又は色見本にてご指定ください。

・塗装方法は、ポリエステル樹脂焼付塗装及びアクリル樹脂焼付塗装を採用しています。
・指定色塗装の範囲については、外観デザイン上の観点から見える部分のみの塗装となります。
・一部製品においては、構造上塗装できないものがあります。
・塗装の艶については耐候性の関連上、当社では半ツヤ以上をお薦めしています。
・(社)日本塗料工業会の塗装用標準色はご指示が無い場合は、全ツヤにて塗装いたします。※一部ツヤ消しが標準の色番号あり。
・(社)日本塗料工業会の塗料用標準色の色番号欄に□又は♢印の記載がある場合は、納期及び別途費用がかかることがあります。
・一部指定色については調色が難しいため、別途費用がかかることがあります。
・(社)日本塗料工業会の塗料用標準色の色見本帳は、当社では販売しておりません。
・指定色塗装製品は工程上納期がかかりますので、ご了承の上ご注文ください。

【金網について】

アルミニウムもしくはステンレス製品の金網は10メッシュ(防虫網)、5メッシュ、3メッシュ(防鳥網)をご用意いたしました。用途に応じてお選びください。また、防虫用・防鳥用として、ガラリ型にも金網付をそろえています。

10メッシュの【10】の意味について

1インチ四方(25.4mmx25.4mm)の間に縦・横10本間隔で編まれています。
25.4mm÷10=2.54mmの間隔になります。従って、数字が大きければ網目が小さくなり、小さければ網目が大きくなります。一般に10メッシュは給気用として、3メッシュは排気用として使用されます。5メッシュについてはメンテナンスの困難な場所で、給気用として代用されることがあります。

種類		線径(mm)	開口率(%)
16メッシュ	16M	0.29	66.9
10メッシュ	10M	0.45	67.7
5メッシュ	5M	0.65	75.5
3メッシュ	3M	1	77.8

【商標について】

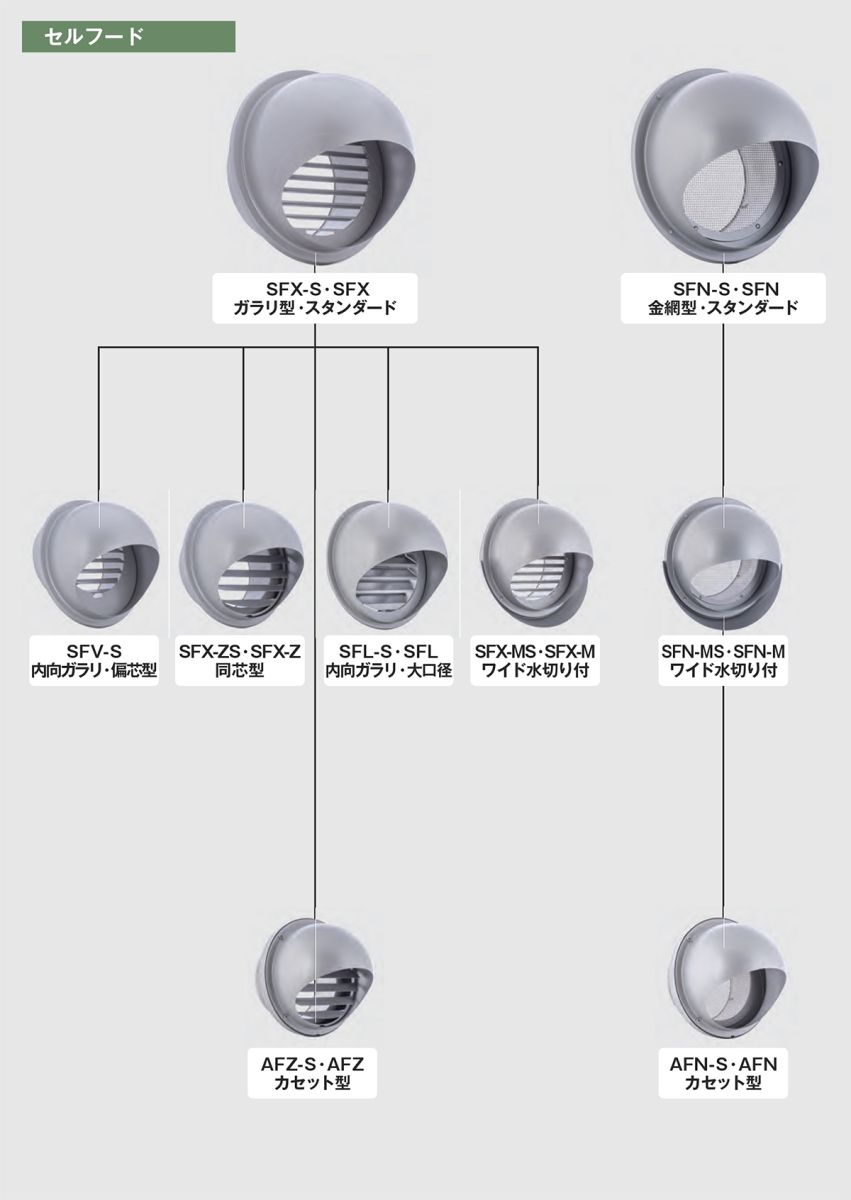

『セルフード』は弊社の登録商標です。

【保証期間について】

保証期間

No.	対象商品	保証期間(製品引渡し後※※年間)
1	ダクト接続型ダンパー	1年間
2	一般製品	1年間
3	BL製品	5年間
4	保証規定により保証期問内に交換した製品	保証期問の残余の期間
5	保証規定により保証期問内に修理した製品	保証期問の残余の期間
6	保証規定により保証期間経過後に交換した製品	保証期間の延長無し (交換により保証期間は終了する。)
7	保証規定により保証期間経過後に修理した製品	保証期間の延長無し (修理により保証期間は終了する。)

アフターサービス

取替パーツの供給可能期間:製品・部品の生産中止後10年間

・製品の使用にあたっては、所轄官公庁の規制を確認の上ご使用ください。 ・製品の選定および設置は、容易に保守点検できる場所や方法を考慮してください。
