クランクボックス
自然給気口用消音装置
-
クランクボックス

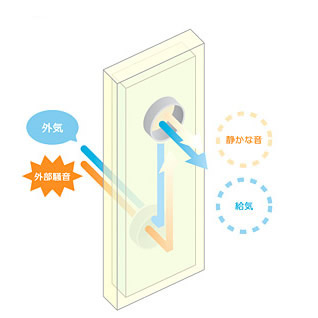

給気量を確保しながら高い消音効果
線路や高速道路沿いの外部騒音の大きい居室向け
クランクボックスの特徴
T-4等級（遮音性能）の確保
特殊消音装置と吸音材を組み合わせることで給気口スリーブ径100φ及び150φでT-4等級を確保しました。
室内外圧力差の発生を低減

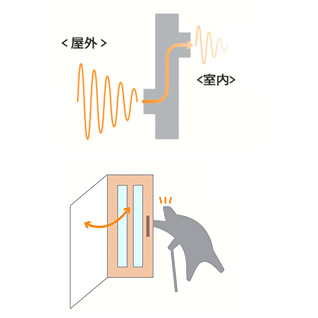

通気流路を大きくとれることから、24 時間換気と同時にレンジフード等の他設備機器を運転した場合に生じる、室内圧力差の発生を抑え、従来の外部ガラリ型消音装置よりもドア開閉の重量感を軽減する事ができます。
外装や内装のデザインに影響が少ない
一般的な防音二重サッシ脇の内装壁内に納まるため、建物外装デザインの統一性や内装の意匠性に影響なく配置できます。
軽量かつ特殊な工具が不要
重量は、従来の外部ガラリ型消音装置(T-4等級)に比べ約3分の1と軽量であるため、取り付け時に躯体へのアンカー打ちや特殊な治具が不要で、設置が容易です。
設計に対応した選択が可能

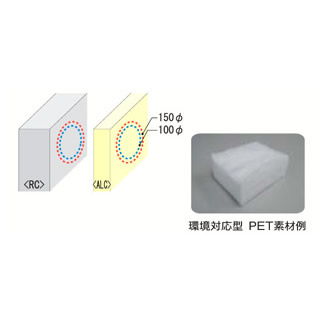

本ボックスは、外壁の種別に限らず(RC、ALC等の乾式外壁)居室の広さに応じて100φと150φに対応。吸音材は地球環境に対応したリサイクル材料(PET素材)を使用しております。
納まり
本ボックスは、内装壁内に納めることができます。
取り付けには、内装壁ボード貼り前に壁下地材(木軸やLGS 等)の間に固定し、本ボックスの外部つばを躯体スリーブに差し込んで固定します。
なお、二重サッシ脇の内装壁は、二重サッシ厚に対応した内装壁厚寸法が必要となります(通常は外壁の内面～クロスまで170mm〜200mm程度)。
取り付けには、内装壁ボード貼り前に壁下地材(木軸やLGS 等)の間に固定し、本ボックスの外部つばを躯体スリーブに差し込んで固定します。
なお、二重サッシ脇の内装壁は、二重サッシ厚に対応した内装壁厚寸法が必要となります(通常は外壁の内面～クロスまで170mm〜200mm程度)。

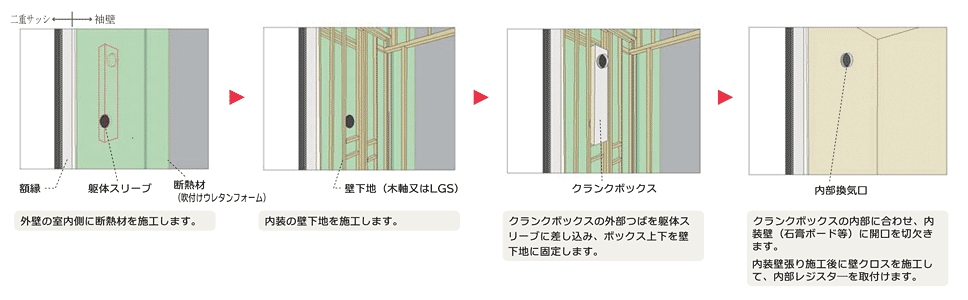

取付順序の例
|
|
|
| 製品名 | CB |
| 用途 | 第３種換気方式の自然給気口 |
| 構成部材 |
外皮表面材：アルミニウム箔（スパンボンド貼り） 内部吸音材：PET素材（ポリエステル繊維）（スパンボンド貼り） 内外部つば：SUS304 |
| 適用塩ビスリーブ | 内径100φ・150φ |
・外部ガラリ(又はベントキャップ)は、雨水侵入防止のため、深型とし、フード部分がビスにより取外し可能なタイプを選定してください。また、雨水侵入対策として上記に加え、スリーブ内の水返し止水板の設置が推奨されます。
・内部の清掃を行う場合は、内外部開口や外部ガラリを外して外部側から手の届く範囲で行ってください。内部の水での清掃は避けてください。
・内外部つばの長さは、外壁の厚みと取付場所の納まりから受注時に個別に設定します。
・内部レジスターは納まり上、差込長さ 50mm ~ 60mm 程度のものを選定して下さい。
